Centrale RWA RWZ 5-16e 230V Topp per Sistemi Evacuazione Fumo e Calore

Description

Centrale RWA RWZ 5-16e 230V 50Hz per sistemi evacuazione attuatori a catena Topp

Applicazioni della centrale RWA RWZ 5-16e

Per sistemi di evacuazione fumo e calore.
Utilizzabile con Attuatori RWA e Rilevatori RWA (acquistabili separatamente su Windowo).


RWA RWZ 5-16e centrale per sistemi evacuazione fumo e calore Topp

• Uscita per il collegamento di attuatori 24V;
• Omologazione VdS conforme alla direttiva VdS 2581 e VdS 2593;
• Alimentazione interna certificata secondo DIN EN 12101-10;
• Elemento di comando certificato secondo prEN 12101-9.

3 linee di segnalazione

• Rivelatore di incendio automatico;
• Pulsante di allarme RT 2 per visualizzazione di funzionamento allarme, guasto, nonché tasto Reset;
• Centrale di rivelazione incendio o altri rivelatori di incendìo automatico.

Funzioni dell’allarme

Ripristino dell’allarme mediante pulsante RT2 o centrale di comando;
Funzioni selezionabili:

• Possibilità di collegamento per tasto di aerazione;
• Posizione e durata di aerazione regolabile;
• Possibilità di collegamento di un comando vento e pioggia;
• Visualizzazioni funzionamento, allarme e guasto sul pulsante di emergenza;
• Display di servizio interno per indicazione di stato dettagliata per installazione e manutenzione;
• Morsetti inseribili (eccetto uscita attuatore);
• A commutazione diretta della direzione di marcia, gli attuatori vengono brevemente arrestati prima del cambiamento di direzione;
• Scatola in lamiera d’acciaio grigio brillante (RAL 7035).

Caratteristiche tecniche della centrale RWA RWZ 5-16e

• Tensione di alimentazione: 230V 50Hz;
• Tensione di uscita: 24v
• Massima corrente assorbita: 2,2A;
• Corrente di uscita: 16A;
• Batteria tampone 2 x 12Ah/12V;
• Tipo di servizio: S1 – continuo;
• Predisposizioni: sensore vento, pioggia e comandi manuali;
• Temperatura di funzionamento: -5°C + 40°C;
• Dimensioni (mm): 500 x 500 x 210.

Numero di attuatori collegabili

• C160 RWA c.360: 38;
• C160 RWA c.600: 26;

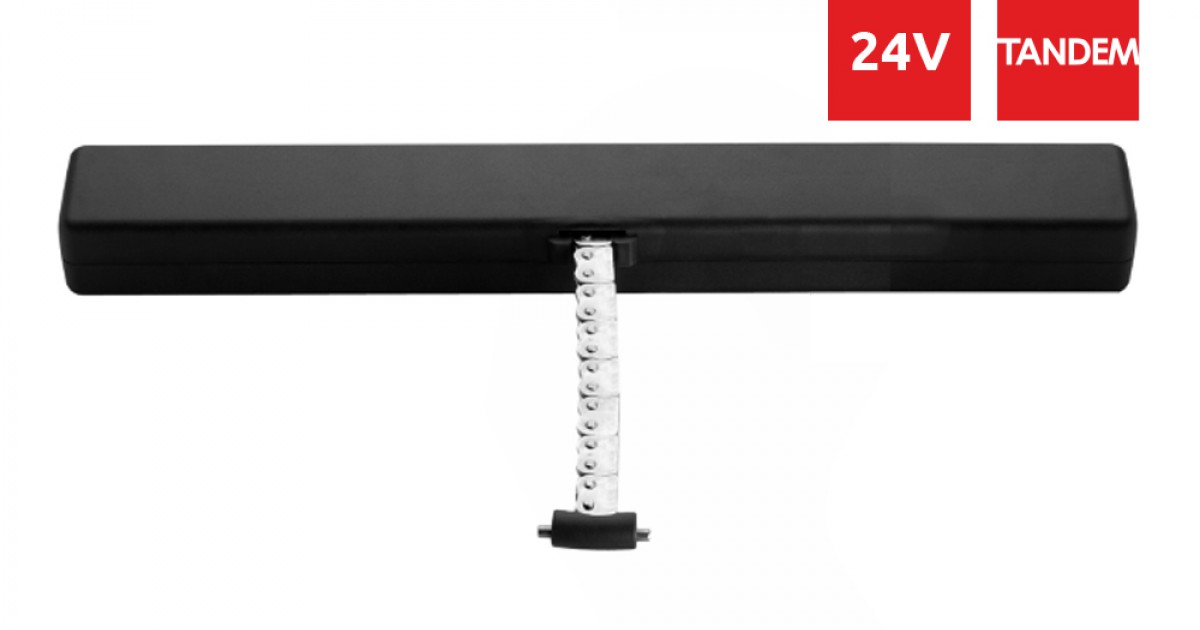

• C160 RWA c.360 tandem: 18;

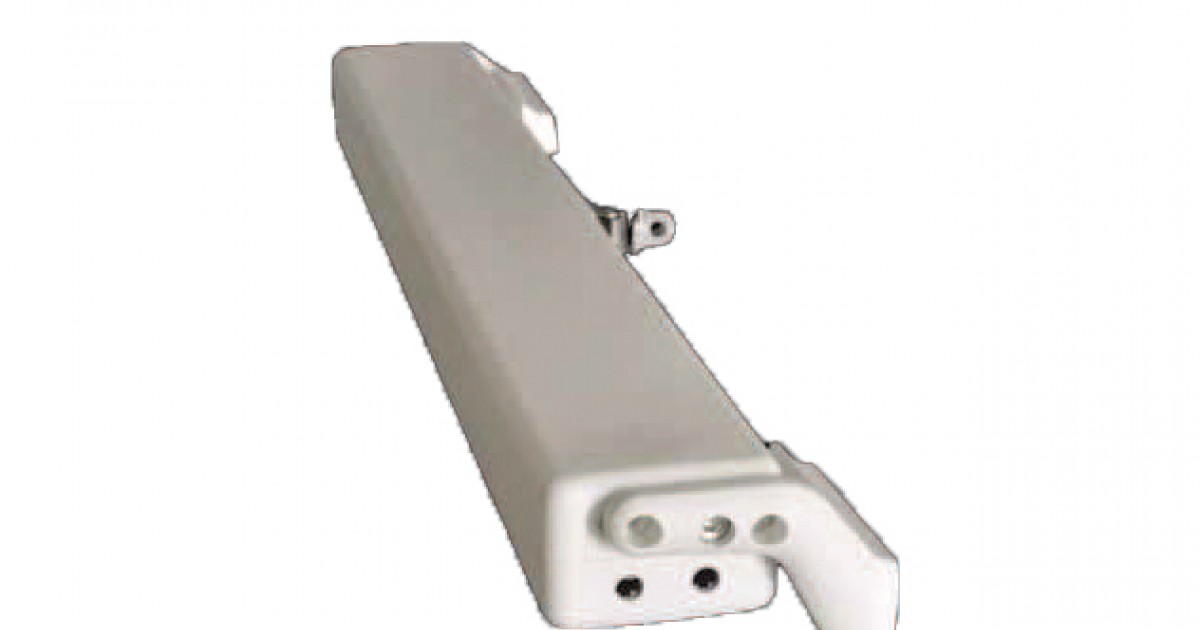

• ACK4 RWA: 10;
• ACK4S RWA: 12.

Gli attuatori RWA sono acquistabili separatamente su Windowo.
